威岳机械深解：铸铁 T 型槽平台的精度 “密码” 与技术 “硬杠杠”！-【源头厂家 诚信经营】

一、板面精度保持的核心技术体系

1. 材料基因层面的精度保障

· 材质优选：采用 HT250 高强度灰铸铁（抗拉强度≥250MPa），石墨呈细密片状分布，切削加工时不易崩边，实测硬度 HB170-220 区间内的平台，其尺寸稳定性比 HT200 提升 30%；

· 成分控制：严格限制 S≤0.08%、P≤0.1%，防止石墨畸变导致的局部硬度不均，确保 T 型槽加工后边缘抗压强度≥180MPa。

2. 生产工艺中的精度控制

· 双重时效处理：

i. 铸造后 600-700℃退火 24 小时，消除 90% 以上铸造应力；

ii. 机加工前 550℃二次退火 16 小时，稳定晶格结构，2 年内变形量≤0.02mm/m；

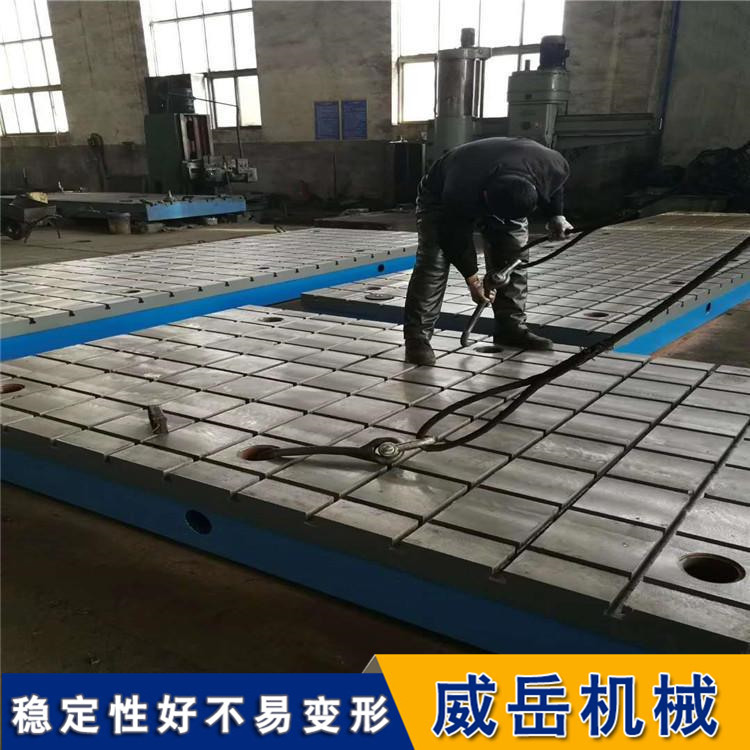

· 刮研工艺标准：

· 0 级平台需通过 3 遍刮研，每 25mm×25mm 接触点≥25 点，表面粗糙度 Ra≤1.6μm；

· 3 级平台采用精刨工艺，Ra≤5μm，但需通过涂色对研确保接触点均匀。

3. T 型槽加工的精度补偿技术

· 槽体加工顺序：先铣削平面再开槽，避免开槽时的切削应力导致平面变形；

· 工艺筋设计：在 T 型槽底部增设 5mm 高工艺筋，开槽后切除，可减少 20% 的板面翘曲；

· 应力释放槽：对深槽（≥30mm）两侧加工 0.5mm 宽释放槽，防止开槽时的应力集中。

二、铸铁 T 型槽平台技术要求详解

三、平面度等级与应用场景匹配

1. 精度等级划分（GB/T 22095 标准）

· 0 级（AA 级）：平面度 = 1+1.6D²（μm，D 为对角线长），适用于三坐标测量基准、光学仪器校准；

· 1 级（A 级）：误差为 0 级 2 倍，用于精密量具检验、发动机缸体装配；

· 2 级（B 级）：误差为 0 级 4 倍，适用于普通零件划线、一般装配调试；

· 3 级：平面度≤0.1mm/m，用于焊接工装、铆接平台。

2. 工况 - 精度匹配表

四、精度失效的常见原因与预防

1. 过载变形：

· 原因：工件重量超过额定载荷（如 2m×1.5m 平台超载至 8 吨）；

· 预防：按载荷公式设计面板厚度（厚度 = 载荷 ×0.05+50mm），并设置警示标识。

2. 温度影响：

· 原因：环境温差＞5℃/h 或局部热源（如焊枪距离＜1m）；

· 预防：安装时远离热源，精密测量需恒温 2 小时后进行。

3. 槽内污染：

· 原因：铁屑、油污堆积导致螺栓固定偏移；

· 预防：每次使用后用压缩空气清理槽内，涂抹薄层防锈油（粘度≤20mm²/s）。

五、河北威岳精度控制特色服务

· 三维精度检测：使用 Leica AT960 激光跟踪仪，出具平面度、直线度三维色谱图；

· 定制化刮研：针对 0 级平台提供 “点对点” 刮研服务，接触点密度可定制至 30 点 / 25mm×25mm；

· 精度保持承诺：正常使用下，0 级平台 1 年内平面度变化量≤0.002mm/m，可免费复校。
