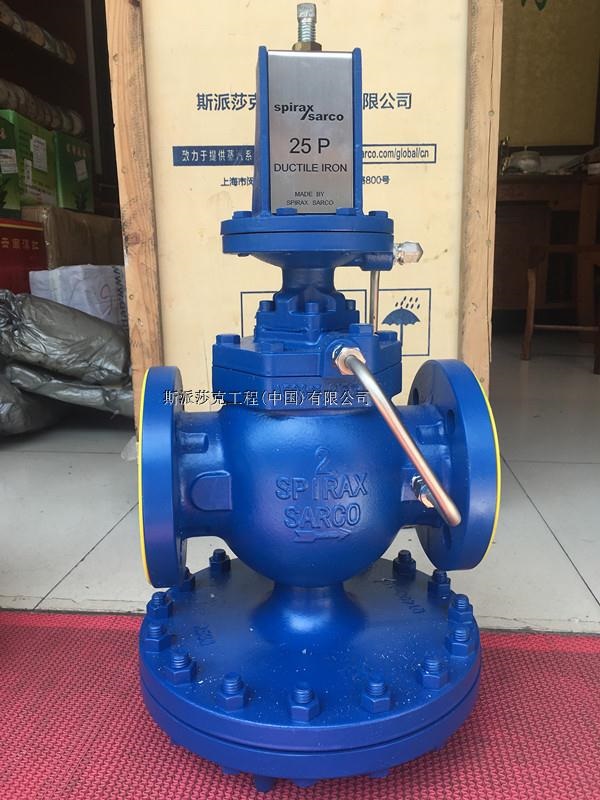

斯派莎克阀门|斯派莎克25P导阀型隔膜式减压阀（法兰标准）-【源头厂家 诚信经营】

斯派莎克25P导阀型隔膜式减压阀，进口斯派莎克法兰减压阀概述：斯派莎克25P导阀型隔膜式减压阀，可用于蒸汽、压缩空气及其它气体的压力控制。下游压力经由内部或外部的压力感应管反馈至压力导阀，由主阀隔膜操作，调节主阀的开度。即使在上游压力和蒸汽负载变化时，仍可准确的控制下游压力。为了适应不同的需要，DP系列减压阀的阀体采用了不同的材质，分别为球墨铸铁、铸钢和不锈钢。对不同型号的阀，内部组件采用统一的不锈钢材质，以方便维修保养和更换。DP27导阀型减压阀，球墨铸铁阀体，主阀阀芯阀座、导阀、内部弹簧及过滤网等均为不锈钢材质。适用于蒸汽和压缩空气系统。DP27型的压力调节比可达10:1，控制准确。当压力范围超过10:1时，可采用两个减压阀串联。DP27G型减压阀，采用软阀座，可用于压缩空气和其它工业气体，但不适用于氧气。DP27T型减压温控阀，在设定的压力范围内，可准确的控制所需温度。DP27E型减压阀，带电磁阀控制，具有DP27型减压阀的所有特性，同时又可由电磁阀远距离控制其开关。结构特点和用处：25P导阀型隔膜式减压阀在普通减压阀的基础上做了很大的改进。膜片采用了 材料，并大大加工了工作面积，因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定。本产品的另一个突出的特点为：同一个阀体上可安装和互换多个导阀在稳压的同时，实现温度控制、上游压力的控制、远程的开关控制等。主要技术参数：公称压力 　　　　　　　　 PN25PMA允许压力 　　　　　　　　 25bar g @ 120℃TMA允许温度 　　　　　　　　 232℃TMI 允许温度 　　　　　　　　 -10℃PMO工作压力* 　　　　　　　　 17bar gTMO工作温度 DP17　　　　　　 232℃DP17G　　　　　　120℃TMIO 工作温度 　　　　　　 　　 0℃出口压力范围(barg) 　　　　　　　 　 0.2-1.7冷态测试压力 　　　　　　　 　38bar g英国SpiraxSarco斯派莎克导阀型隔膜式减压阀25P系列减压阀、DP27系列、DP143系列、DP163系列25P导阀型隔膜式减压阀分为：25P、25T、25TE、25PE、25PT、25PTE阀体材质：铸铁 口径：DN15-DN50  压力：17barg  连接：螺纹阀体材质：铸铁 口径：DN15-DN150 压力：17barg  连接：法兰阀体材质：铸钢 口径：DN15-DN50  压力：20barg  连接：螺纹阀体材质：铸钢 口径：DN15-DN150  压力：20barg  连接：法兰弹簧分为三种：压力为下游 黄色：0.2-2.1barg 蓝色：1.4-7.0barg 红色：5.6-14barg英国SpiraxSarco斯派莎克导阀型隔膜式减压阀25P系列减压阀、DP27、DP143、DP163、

斯派莎克25P减压阀采用PN16法兰连接,导阀型先导式减压阀。

SpiraxSarco斯派莎克25P蒸汽减压阀的技术参数:

适用压力:PN16、PN40
公称通径:DN15-150
适用温度:铸铁232℃   17barg
               铸钢232℃   21barg
连接方式:丝口、法兰

压力控制范围:斯派莎克提供三种不同颜色的弹簧用以设置不同的下游压力
黄色弹簧   0.2barg~2.1bzrg
蓝色弹簧   1.4barg~7.0barg
红色弹簧   5.6barg~14barg
注:当选择的弹簧范围有重叠时,选择范围较小的弹簧可以实现更好的控制。

SpiraxSarco斯派莎克25P蒸汽减压阀的工作原理:
启动前导阀弹簧处于自由状态时,主阀和导阀处于关闭状态。导阀由弹簧力作用打开,蒸汽经由导阀进入主隔膜室,一部分蒸汽则经由控制孔流出,当由导阀流入的蒸汽大于由控制孔流出的蒸汽,主隔膜室中的控制压力增大,打开主阀。随着蒸汽流过主阀,下游压力的增量经由感应管反馈,作用在导阀膈膜下,平衡隔膜上部的弹簧压力,使导阀逐渐关闭节流,维持主隔膜室中的压力,控制主阀开度输送适量的蒸汽。调节导阀隔膜上的弹簧即可改变下游压力。

SpiraxSarco斯派莎克25P导阀型隔膜式减压阀主要特性:
导阀弹簧:三种颜色的弹簧,可提供从0.2-14bar g范围内不同压力的准确控制。
温度调节刻度盘:快速准确的设定所需温度。
温度感应器:在温控元件中有无需补偿的液体,感应瞬时温度的变化,提供准确的控制。
