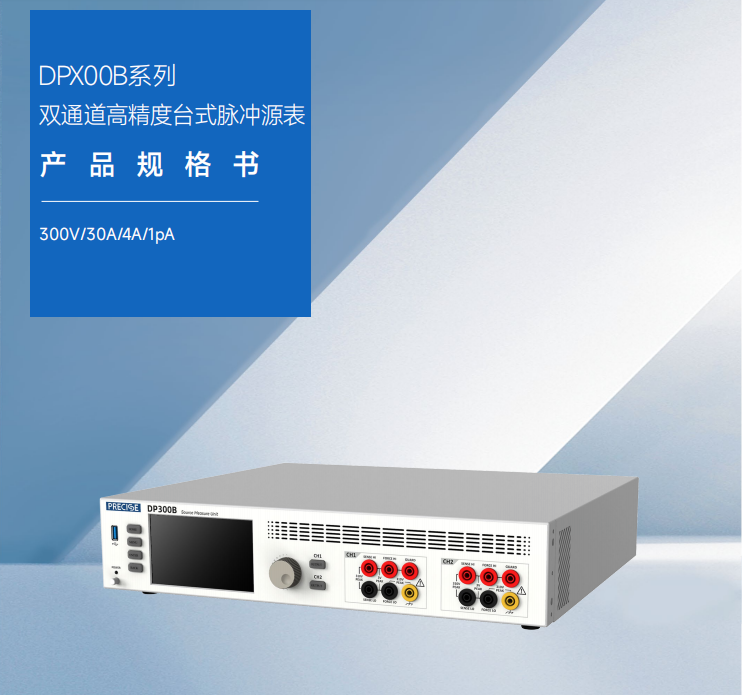

DPX00B系列双通道源表2通道可独立或组合工作

产品简介

DPX00B双通道高精度台式脉冲源表是在单通道脉冲台式源表基础上新打造的一款高精度、大动态、数字触摸源表，汇集电压、电流输入输出及测量等多种功能，单通道最大输出电压达300V，最大脉冲输出电流达30A，支持四象限工作，2个通道可独立或组合工作。

DPX00B双通道高精度台式脉冲源表具有多种测试模式，可显著提高测试和表征效率，广泛应用于各种电气特性测试中，特别适合现代半导体、纳米器件与材料、有机半导体、印刷电子技术以及其他小尺寸、低功率器件的特性分析。详询一八一四零六六三四七六；

产品特点

支持直流、脉冲、扫描及列表输出

5.1寸触摸显示屏全图形化操作

测试范围广，高至300V低至1pA

最小脉冲宽度200μs

准确度为0.03%/0.1%

四象限工作（源和阱）

支持USB存储、一键导出报告

多种通信接口RS-232/GPIB/LAN

四象限电源及测量功能，2个通道可独立或组合工作

支持二极管、三极管、MOS、IGBT等测试快速生成特性曲线

支持2通道串并联功能,电压高达600V，电流高达60A

可实现2通道低时延同步测量

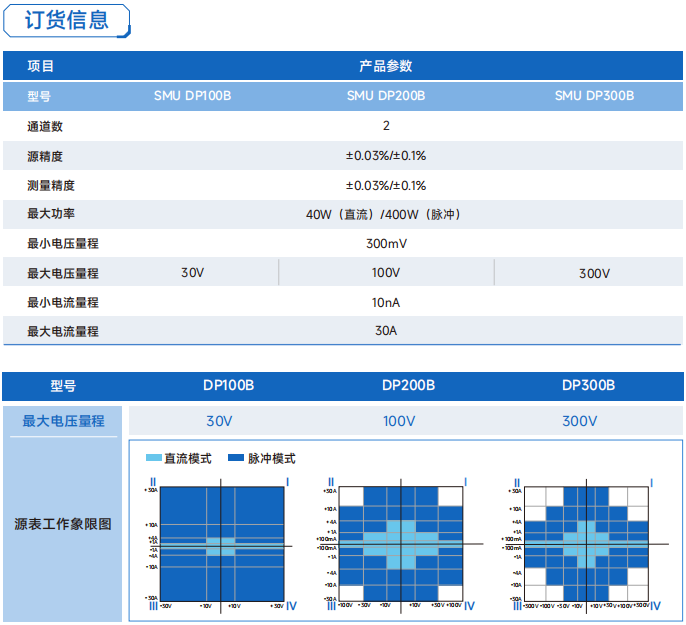

技术参数

整机技术指标

双通道间触发：支持

外部触发：支持16个I/O，每个I/O可配成输入或者输出

通信口：RS-232、GPIB、以太网；

电源：AC 100~240V 50/60Hz；

工作环境：25±10℃；

尺寸：88mm高 ×380mm宽 ×440mm长；

质保期：1年

单通道技术指标

源限度：直流模式最大输出功率40W，脉冲模式最大功率400W，4象限源或阱模式

过量程：105%量程，源和测量

稳定负载电容：<22nF

宽带噪声(20MHz)：3mV RMS（典型值），<20mV  Vp-p（典型值）

FORCE HI和SENSE HI之间的最大电压：3V

FORCE LO和SENSE LO之间的最大电压:3V

线缆保护电压：输出阻抗30KΩ，输出电压偏移<80mV；

最大采样速率：32000S/s;

输出接口： 前后面板接口，同一时刻只能用前或者后面板接口；

产品应用

分立器件特性测试：电阻、二极管、发光二极管、齐纳二极管、PIN二极管、BJT三极管、MOSFET、SiC、GaN等器件；

能量与效率特性测试：LED/AMOLED、太阳能、电池、DC/DC转换器；

传感器特性测试：电阻率、霍尔效应等；

有机材料特性测试：电子墨水、印刷电子技术等；

纳米材料特性测试：石墨烯、纳米线等；
